Le décret autorisant la création de l’installation nucléaire du projet ITER a été publié au Journal officiel le 10 novembre dernier. Le site de Cadarache n’a toutefois pas attendu ce décret pour changer de visage. Depuis près de deux ans, la fosse du futur tokamak a été creusée et ses fondations posées, un bâtiment se prépare déjà à assembler des bobines entretenant le champ magnétique pour confiner le futur plasma et un siège moderne est sorti de terre. L’ensemble s’étend sur près de 42 hectares, soit l’équivalent de la superficie de 60 terrains de football de taille moyenne. Découverte de plusieurs étapes du projet.

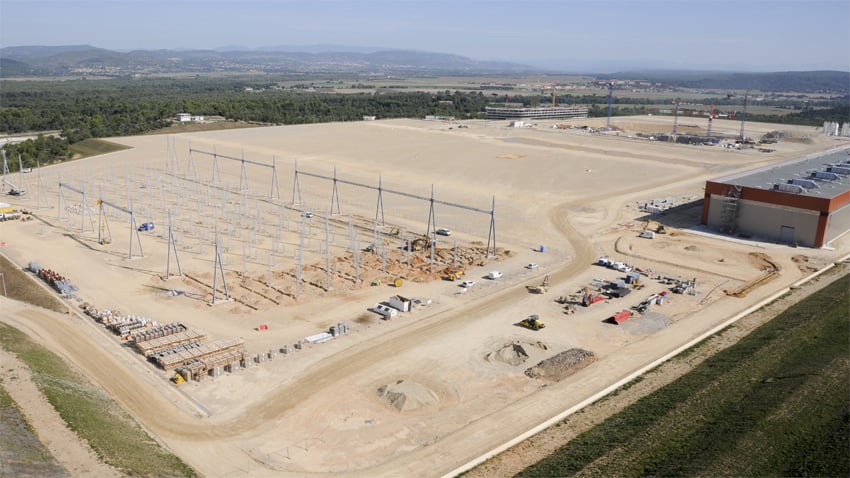

La plateforme ITER s’étend sur 1 km de long et 300 m de large. Au premier plan, le poste électrique, au fond, la fosse d’isolation sismique où sera construit le tokamak. (Photo de septembre 2011 : Altivue/ITER Organization)

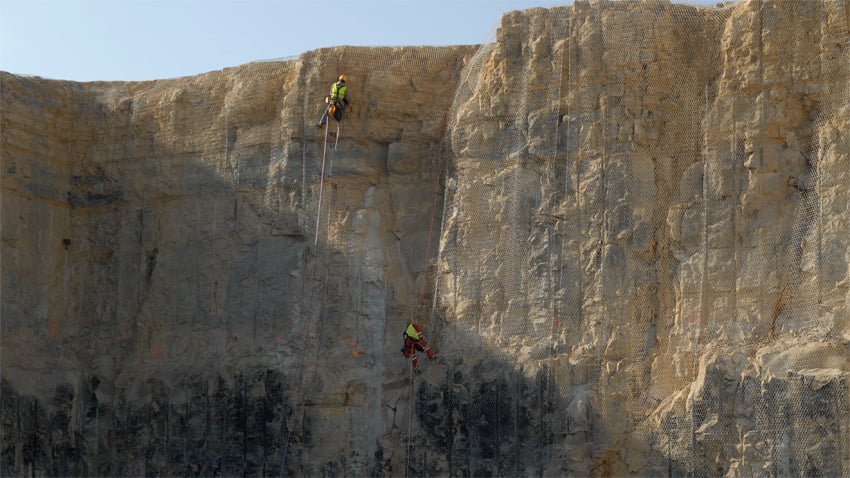

Suite à la phase d’excavation, la fosse d’isolation sismique où sera installé le tokamak a atteint 17 mètres de profondeur. (Photo : F4E)

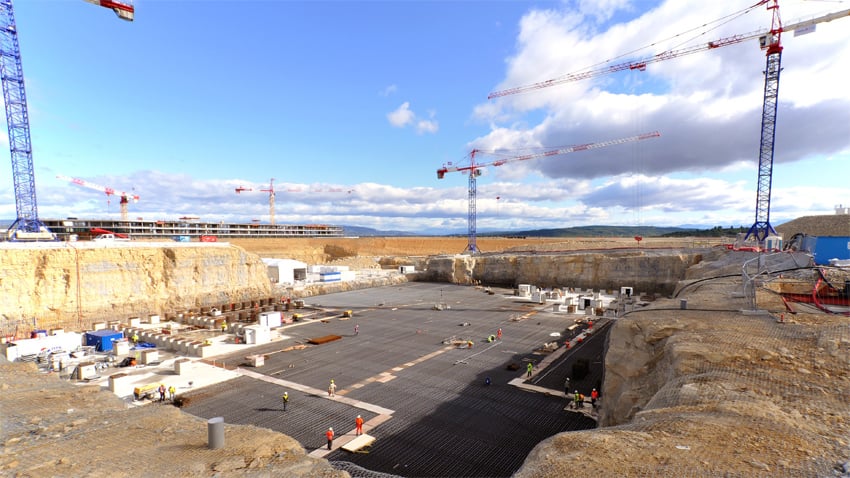

Trois bâtiments composeront le complexe du tokamak et partageront les mêmes fondations, l’ensemble pesant aussi lourd que l’Empire State Building. (Photo : ITER Organization)

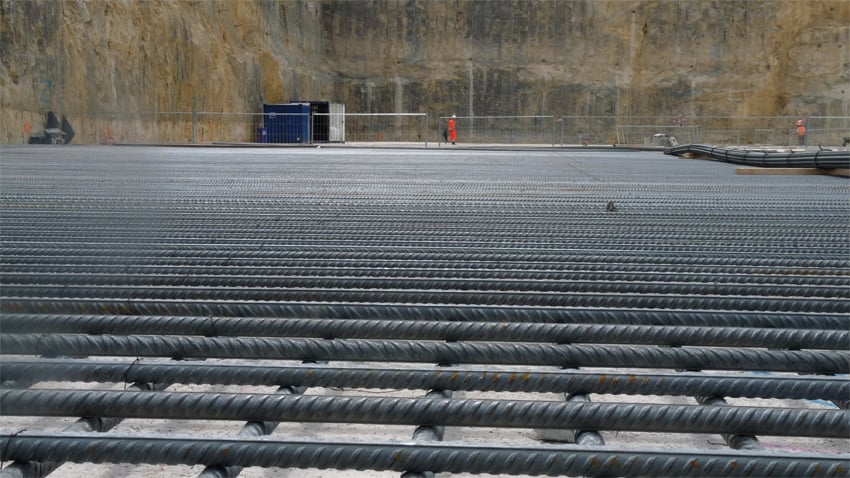

Des milliers de barres métalliques, pesant près de 3 400 tonnes, ont été superposées afin de constituer un maillage d’une épaisseur de 1,5 m. Elles soutiennent les fondations du complexe du tokamak. (Photo : AIF)

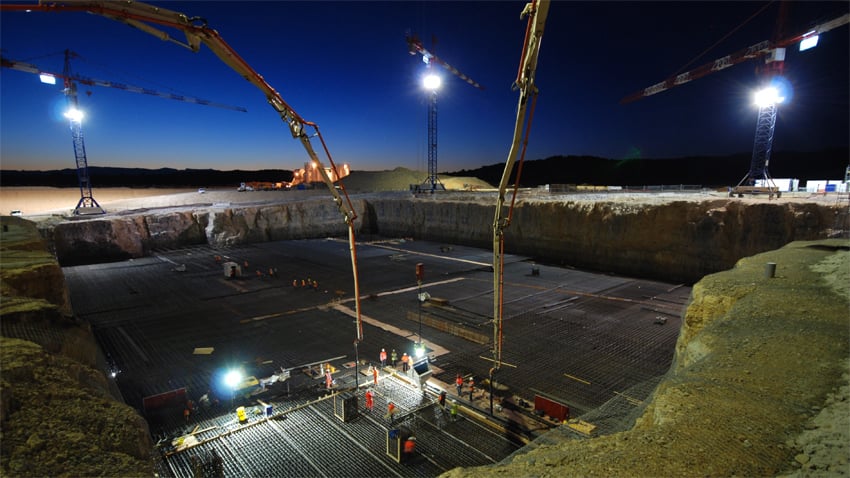

Environ 18 000 m3 de béton ont été coulés pour réaliser le premier radier de la fosse d'isolation sismique. (Photo : ITER Organization)

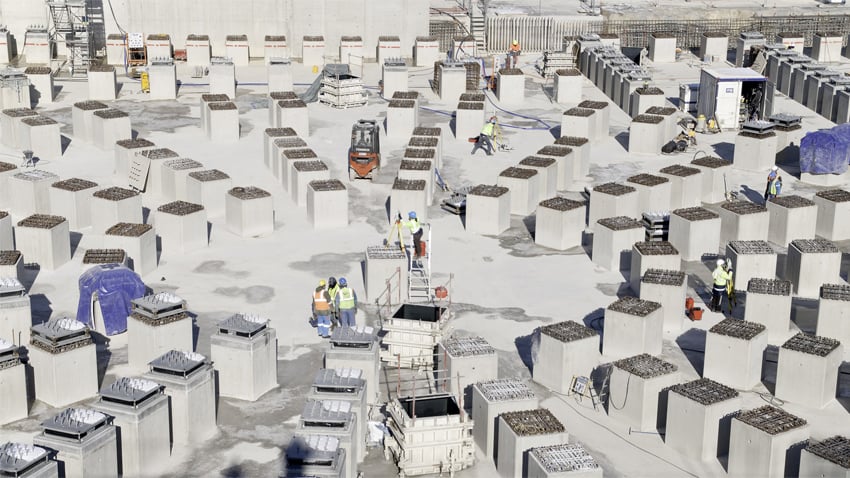

Hautes de 1,7 m, les 493 colonnes aux patins parasismiques sont disposées en étoile et dessinent l’emplacement futur du tokamak. (Photo : ITER Organization)

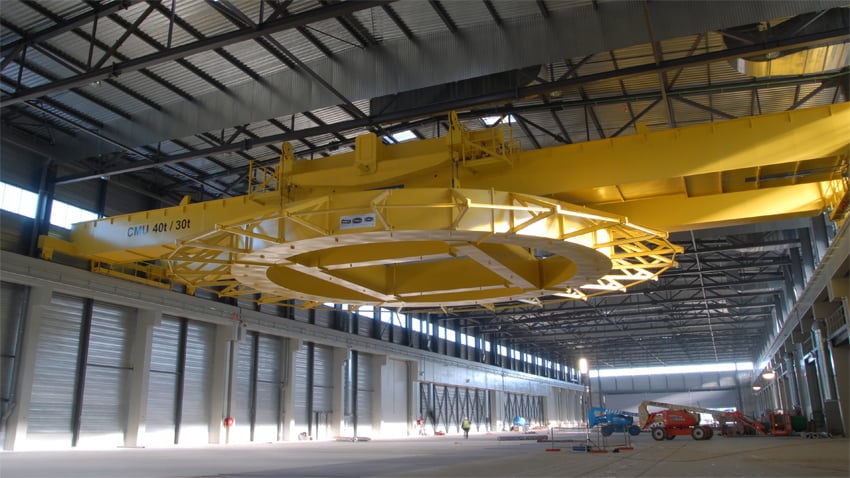

Un bâtiment long de 257 m est dédié à l’assemblage des bobines poloïdales qui maintiendront les champs magnétiques pour confiner le plasma dans la future chambre à vide d’ITER. (Photo : F4E)

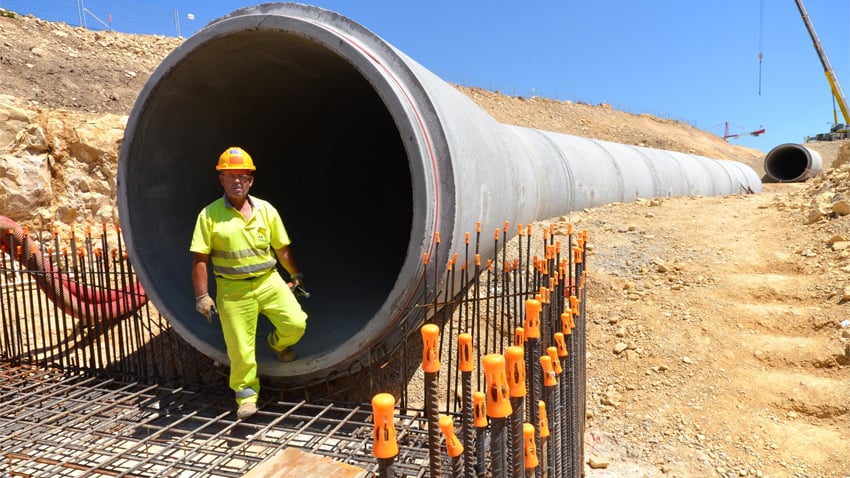

Près de 1,6 km de canalisations en béton collecteront l'eau de pluie tombée sur le site. Leur diamètre atteint jusqu’à 2,2 m par endroits. (Photo : ITER Organization)

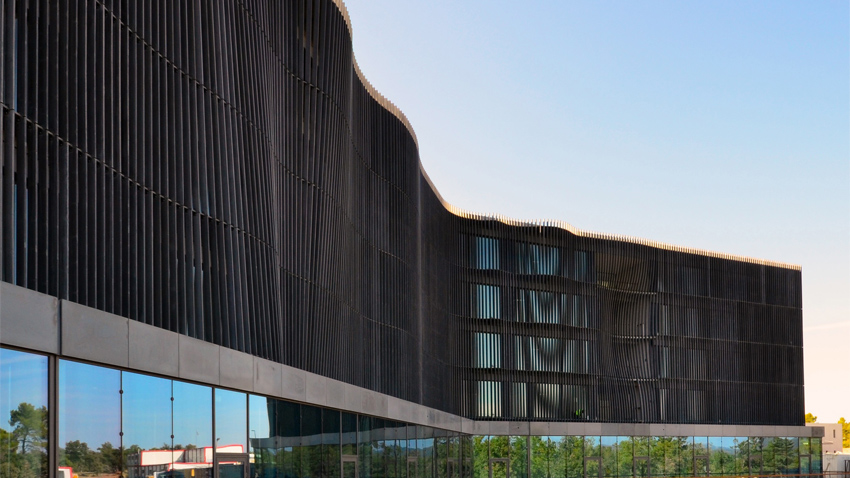

Conçu par deux architectes de la région (Ricciotti et Bonhomme), le bâtiment du siege d’ITER possède plus de 3 000 brise-soleils en béton fibré sur sa façade nord-ouest. (Photo: ITER Organization)
