Reportage en images

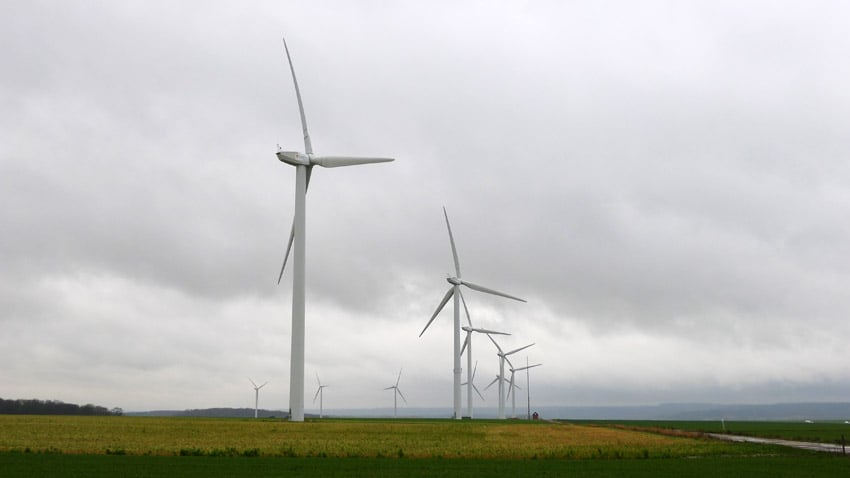

Le parc du chemin des Haguenets est constitué de 14 éoliennes conçues par l’allemand Senvion (autrefois appelé REpower). Chacune a une capacité unitaire de 2 MW et culmine à près de 140 m de haut en incluant la longueur des pales.
A la base de l’éolienne que nous allons vous faire découvrir, le mât mesure presque 5 mètres de diamètre. Avec 78,5 m de haut, il atteint la hauteur moyenne d’un immeuble de 25 étages.

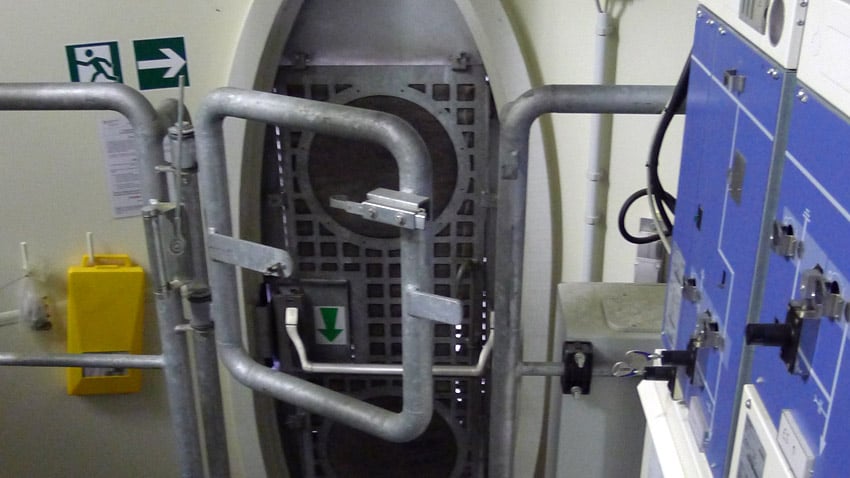

Un escalier en bas du mât s’ouvre sur une entrée ovale. Sitôt la porte ouverte, on entend le bruit de la turbine en fonctionnement.
En dessous du palier qui permet de débuter l’ascension se trouve le transformateur de l’éolienne. Celui-ci convertit la tension initiale du courant produit à 690 V en une tension de 20 000 V injectable sur le réseau de distribution.

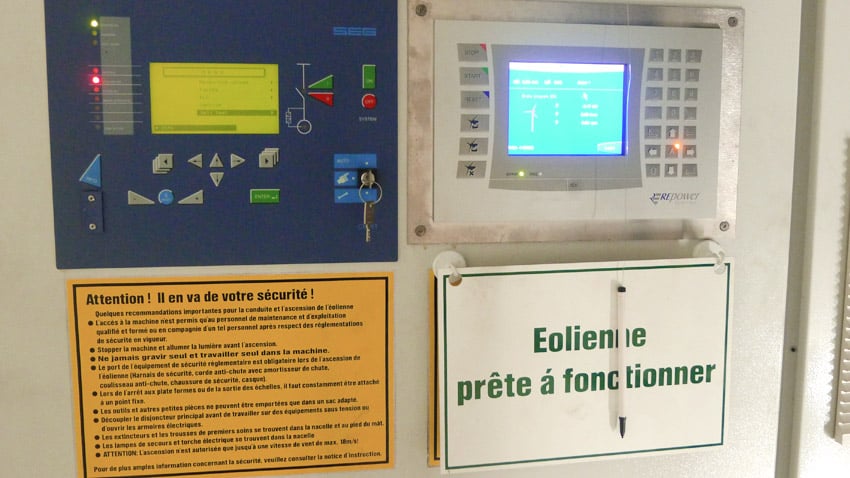

Au premier niveau de l’éolienne se trouve l’ordinateur de bord. Il permet de démarrer ou d’arrêter le fonctionnement de l’éolienne. Lors d’une visite, l’éolienne doit absolument être à l’arrêt sauf cas exceptionnel lorsque des éléments sont testés dans la nacelle.
L’ascension de l’éolienne peut être intégralement effectuée grâce à des échelles le long des parois. Un ascenseur permet également de se rendre quasiment au sommet de l’éolienne.
Deux paliers distants de 26 mètres sont situés entre les blocs du mât assemblés lors de la construction de l’éolienne.

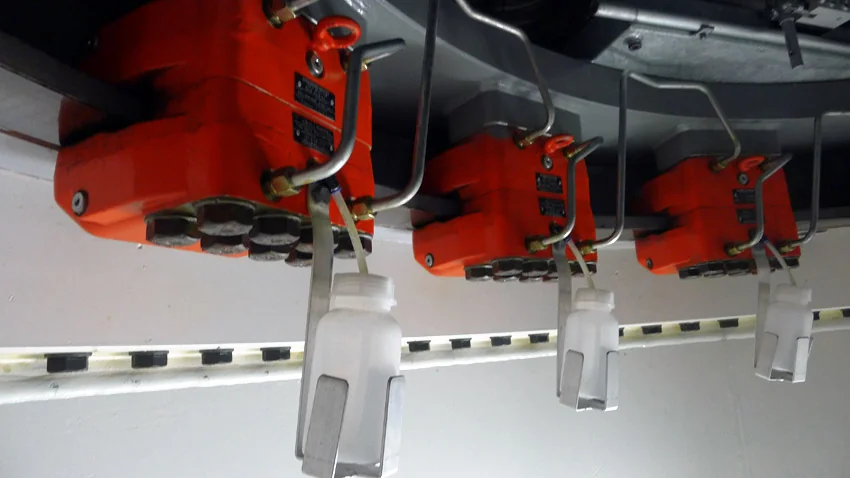

Des freins permettent de bloquer l’orientation de la nacelle dans la position optimale de fonctionnement de l’éolienne. Les petites bouteilles suspendues en-dessous de ces freins servent à recueillir les surplus d’huile.
Multiplicateur éolienne

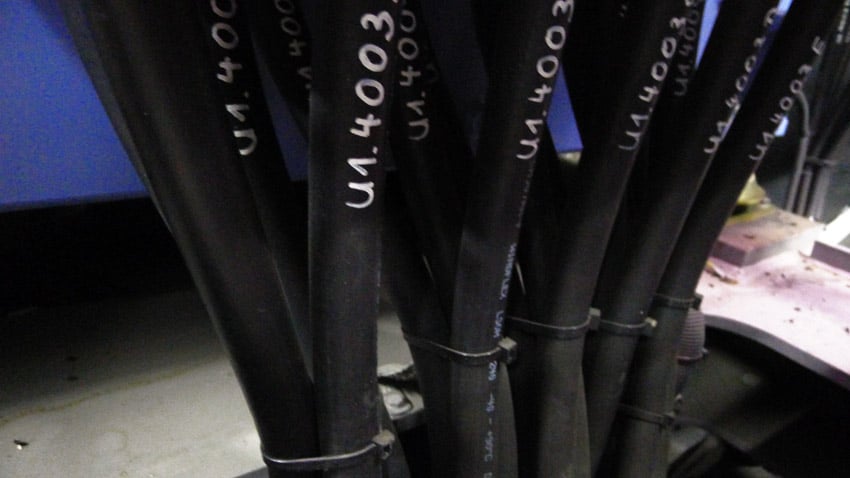

La génératrice se trouve à l’opposé du nez de l’éolienne. De gros câbles permettent de transporter l’électricité produite jusqu’au bas de l’éolienne.
Une trappe située en haut de la nacelle permet d’accéder à l’extérieure de l’éolienne, soit à près de 80 mètres de hauteur.

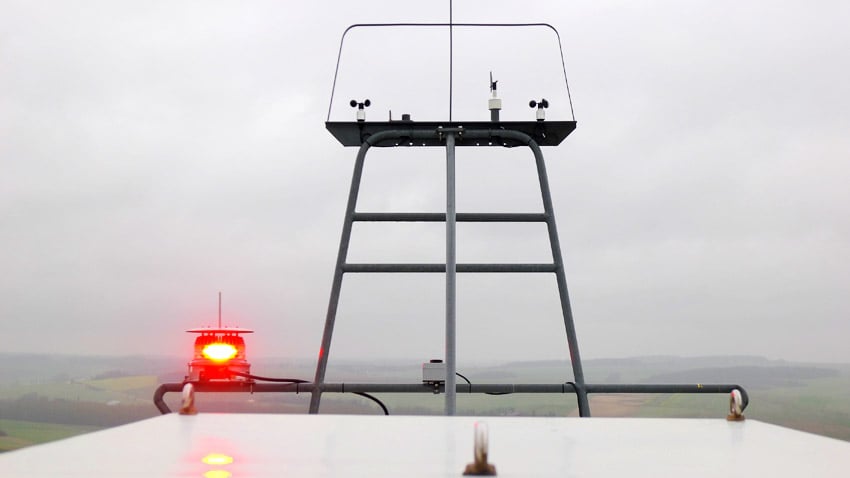

Au-dessus de la nacelle se trouvent deux anémomètres et une girouette. Ils donnent les instructions à l’ordinateur de bord pour positionner automatiquement l’éolienne de façon à capter au mieux l’énergie du vent. Une lumière est imposée au sommet de chaque éolienne par la direction générale de l’aviation civile.

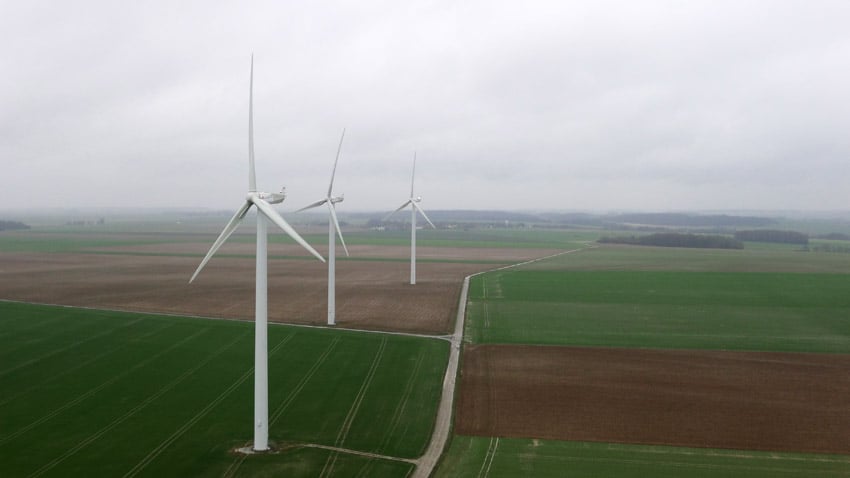

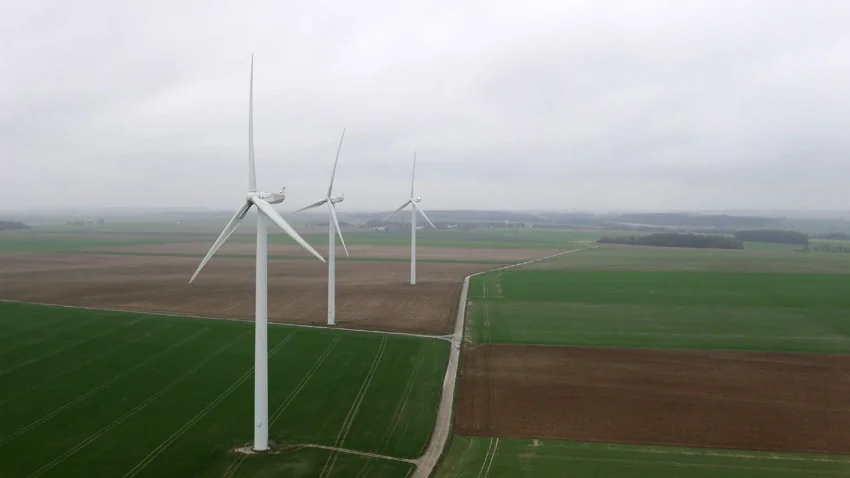

Au total, le parc du chemin des Haguenets, composé de 14 éoliennes, peut satisfaire l’équivalent de la consommation électrique annuelle de 31 500 personnes selon le gestionnaire.
 / 13

Le parc du chemin des Haguenets est constitué de 14 éoliennes conçues par l’allemand Senvion (autrefois appelé REpower). Chacune a une capacité unitaire de 2 MW et culmine à près de 140 m de haut en incluant la longueur des pales. (photo : ©MD)

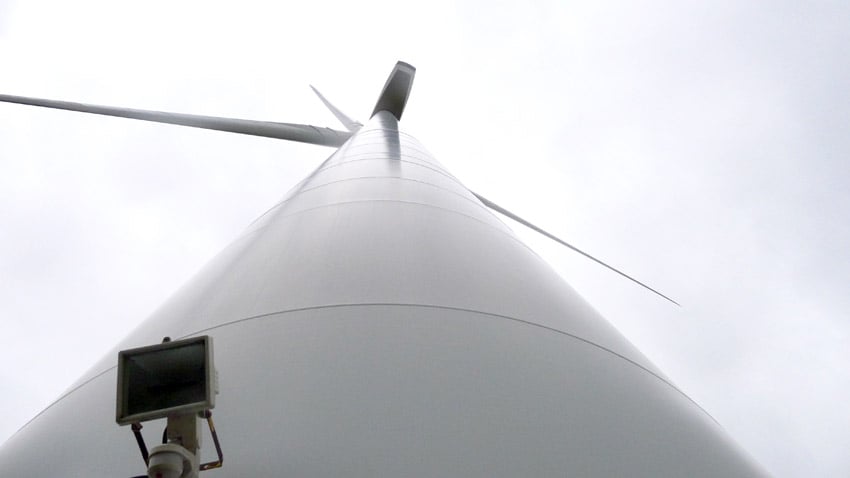

A la base de l’éolienne que nous allons vous faire découvrir, le mât mesure presque 5 mètres de diamètre. Avec 78,5 m de haut, il atteint la hauteur moyenne d’un immeuble de 25 étages. (photo : ©MD)

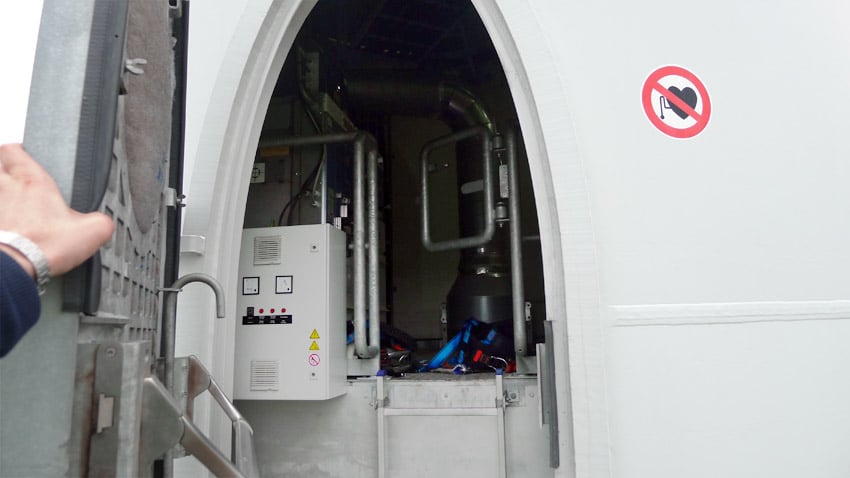

Un escalier en bas du mât s’ouvre sur une entrée ovale. Sitôt la porte ouverte, on entend le bruit de la turbine en fonctionnement. (photo : ©MD)

En dessous du palier qui permet de débuter l’ascension se trouve le transformateur de l’éolienne. Celui-ci convertit la tension initiale du courant produit à 690 V en une tension de 20 000 V injectable sur le réseau de distribution. (photo : ©MD)

Au premier niveau de l’éolienne se trouve l’ordinateur de bord. Il permet de démarrer ou d’arrêter le fonctionnement de l’éolienne. Lors d’une visite, l’éolienne doit absolument être à l’arrêt sauf cas exceptionnel lorsque des éléments sont testés dans la nacelle. (photo : ©MD)

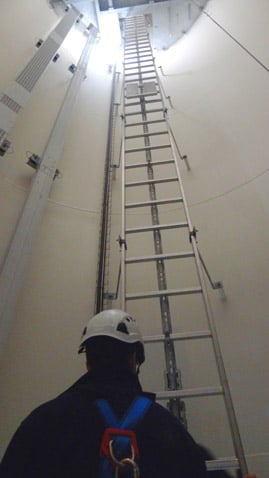

L’ascension de l’éolienne peut être intégralement effectuée grâce à des échelles le long des parois. Un ascenseur permet également de se rendre quasiment au sommet de l’éolienne. (photo : ©MD)

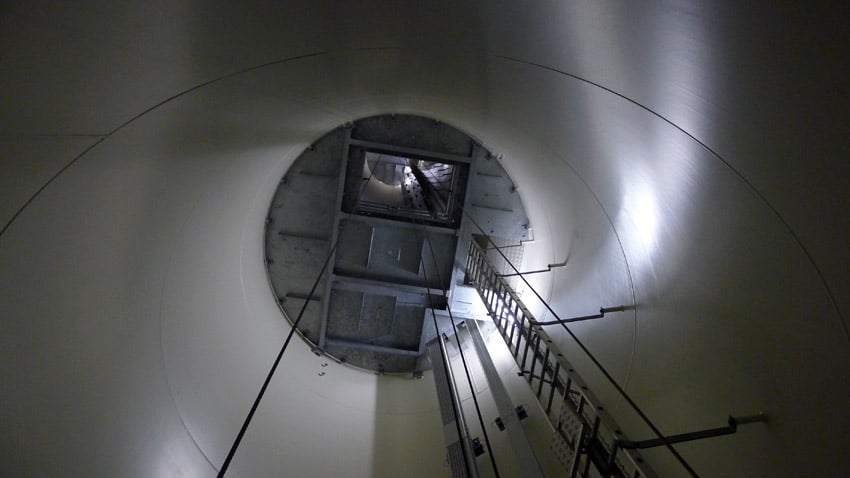

Deux paliers distants de 26 mètres sont situés entre les blocs du mât assemblés lors de la construction de l’éolienne. (photo : ©MD)

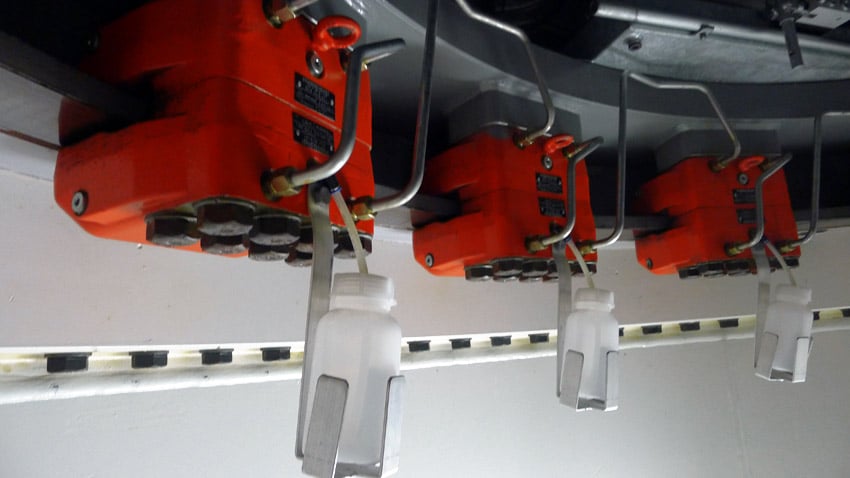

Des freins permettent de bloquer l’orientation de la nacelle dans la position optimale de fonctionnement de l’éolienne. Les petites bouteilles suspendues en-dessous de ces freins servent à recueillir les surplus d’huile. (photo : ©MD)

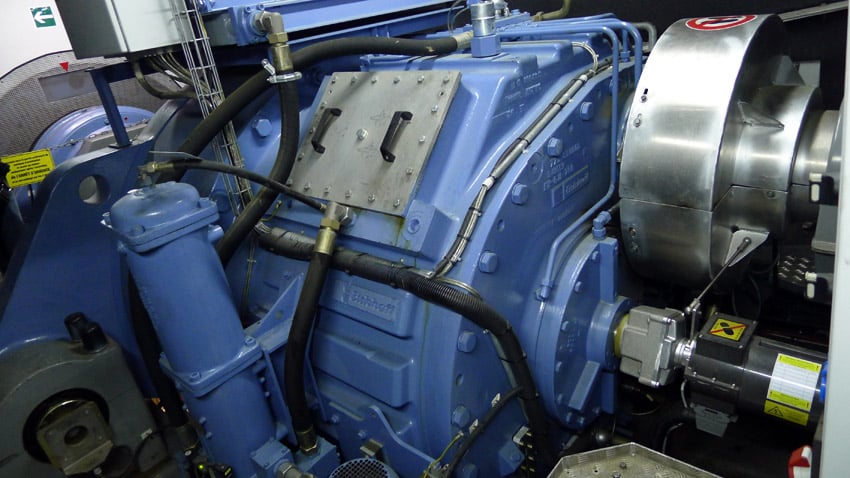

Situé dans la nacelle, le multiplicateur est un élément essentiel de la plupart des éoliennes actuelles. Il permet par un ensemble d’engrenages de multiplier par 1 000 la vitesse de rotation de la turbine issue du mouvement des pales. (photo : ©MD)

La génératrice se trouve à l’opposé du nez de l’éolienne. De gros câbles permettent de transporter l’électricité produite jusqu’au bas de l’éolienne. (photo : ©MD)

Une trappe située en haut de la nacelle permet d’accéder à l’extérieure de l’éolienne, soit à près de 80 mètres de hauteur. (photo : ©MD)

Au-dessus de la nacelle se trouvent deux anémomètres et une girouette. Ils donnent les instructions à l’ordinateur de bord pour positionner automatiquement l’éolienne de façon à capter au mieux l’énergie du vent. Une lumière est imposée au sommet de chaque éolienne par la direction générale de l’aviation civile. (photo : ©MD)

Au total, le parc du chemin des Haguenets, composé de 14 éoliennes, peut satisfaire l’équivalent de la consommation électrique annuelle de 31 500 personnes selon le gestionnaire. (photo : ©MD)
